BLD-70接線圖(正反轉接法)

點擊次數:  更新時間:2017-9-20 14:43:37  【打印此頁

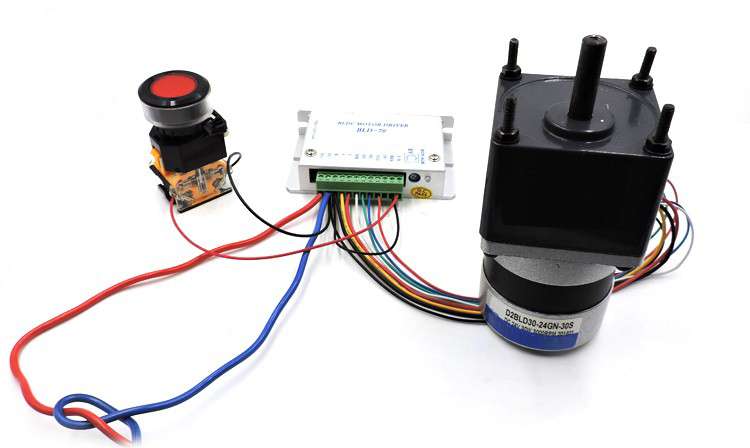

BLD-70接線圖(正反轉接法)



BLD-70接線圖(正反轉接法)



一、首先辨識清楚直流無刷電機上的線:

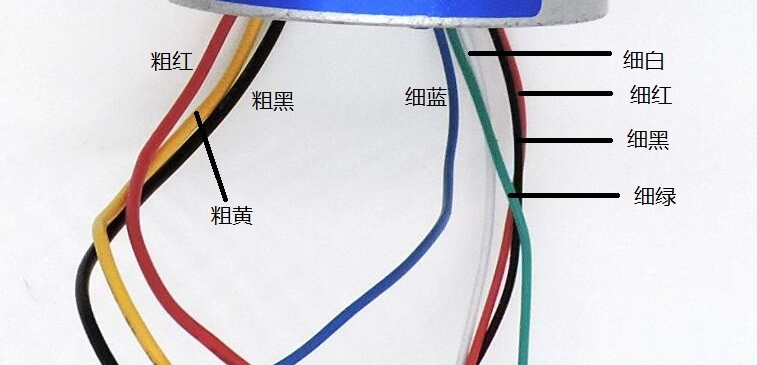

如上圖,直流無刷電機一共有八根線

三根是粗的,五根是細的分別為:

   粗紅      細藍

   粗黃      細白

   粗黑      細紅

             細黑

             細綠

 分清楚以上的八根線,就方便我們把對應的線連接到驅動器上

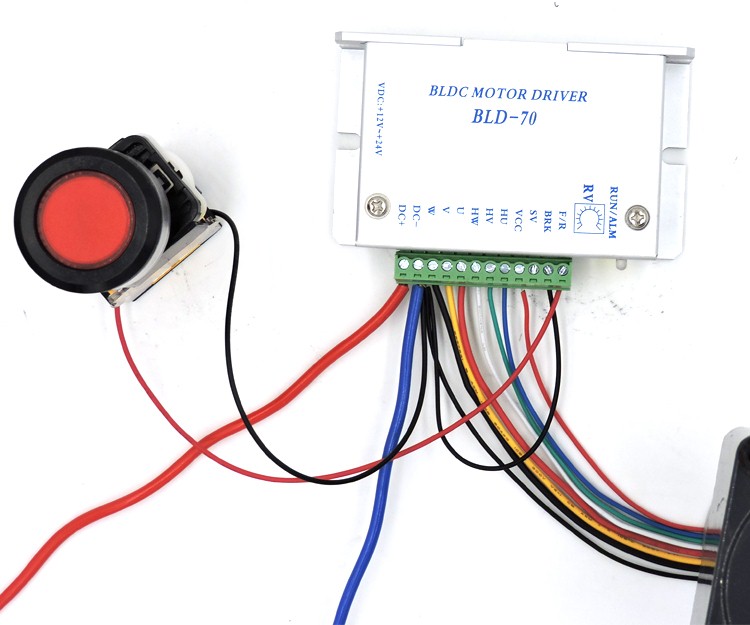

二、驅動器接線圖(正反轉接法)俯視圖:

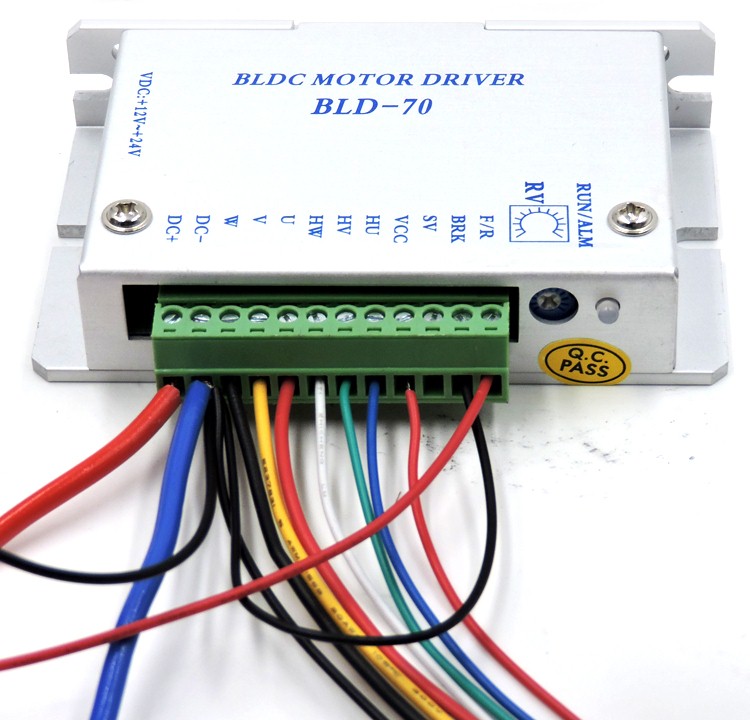

如上兩圖所示:



驅動器上從左到右的接線為:(請對應驅動器上的接線口附近的符號來看)



1、首先用一根線把 DC- 與 BRK 相連接

2、DC+   接 電源正極 (最粗的紅線)

3、DC-   接 電源負極 (最粗的藍線) 和 開關的黑線  和 電機的細黑線

4、W     接 電機的粗黑線

5、v     接  電機的粗黃線

6、u     接  電機的粗紅線

7、HW    接 電機的細白線

8、HV    接 電機的細綠線

9、HU    接 電機的細藍線

10、VCC   接 電機的細紅線

11、SV    不接線,留空白

12、BRK   用一根線把 DC- 與 BRK 相連接

13、F\R   接 開關的紅線



如果您對以上的接線圖還有疑問,歡迎聯系我們:

QQ:2338223078電話:13326768788   劉經理
