BLD-70接線圖(啟停接線圖)

點擊次數:  更新時間:2017-9-20 15:09:15  【打印此頁

BLD-70接線圖(啟停接線圖)



  我們經常遇到客戶在直流無刷電機接驅動器時候,遇到問題,8根線,大小不一,五顏六色,看著說明書也看不懂怎么接,怕不小心接錯,擔心電機會燒了,有的客戶說明明是按照說明書接的線也不對,為此,我們把各種型號的驅動器型號的接線圖,集中起來,力求能讓客戶直觀地看明白。

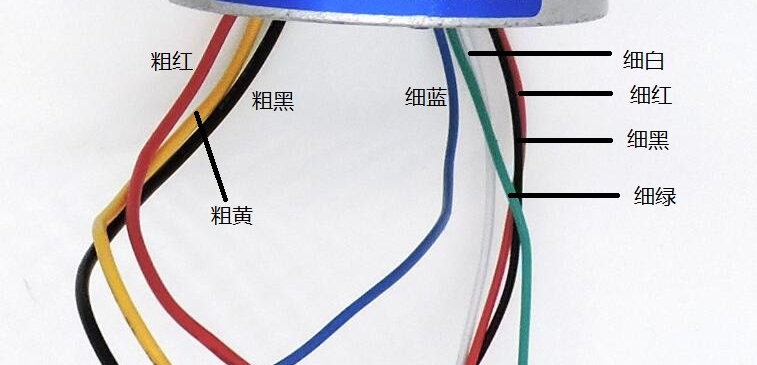

一、首先辨識清楚直流無刷電機上的線:




如上圖,直流無刷電機一共有八根線

 三根是粗的,五根是細的分別為:

   粗紅      細藍

   粗黃      細白

   粗黑      細紅

             細黑

             細綠

 分清楚以上的八根線,就方便我們把對應的線連接到驅動器上





二、驅動器接線圖(啟停接線圖)俯視圖:


如上圖所示:



驅動器上從左到右的接線為:(請對應驅動器上的接線口附近的符號來看)



1、DC+   接 電源正極 (最粗的紅線)

2、DC-   接 電源負極 (最粗的藍線) 和 開關的黑線  和 電機的細黑線

3、W     接 電機的粗黑線

4、v     接  電機的粗黃線

5、u     接  電機的粗紅線

6、HW    接 電機的細白線

7、HV    接 電機的細綠線

8、HU    接 電機的細藍線

9、VCC   接 電機的細紅線

10、SV    不接線,留空白

11、BRK   接 開關的紅線

12、F\R   不接線,留空白



如果您對以上的接線圖還有疑問,歡迎聯系我們:

QQ:2338223078電話:13326768788   劉經理
